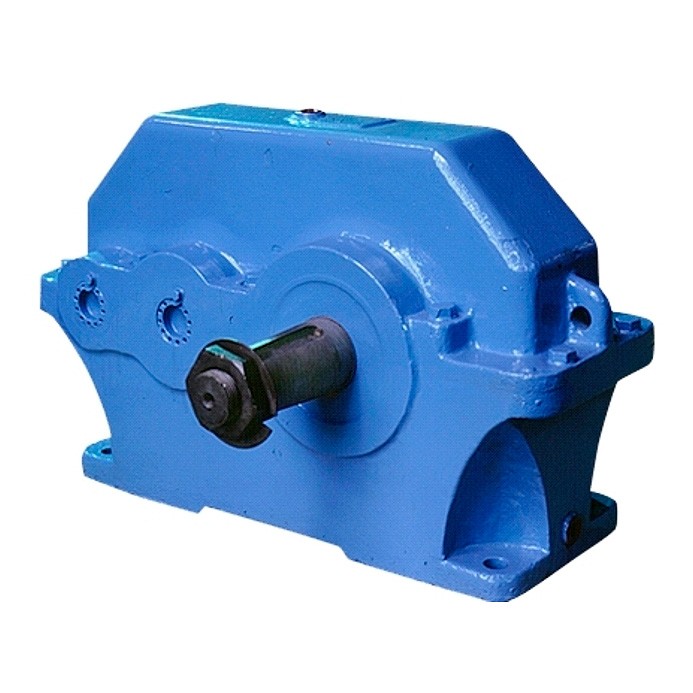

Редукторы цилиндрические одноступенчатые с маркировкой 1ЦУ-250 предназначены для передачи увеличенного крутящего момента при одновременном сокращении частоты вращения вала.
Этот тип редукторов получил широкое распространение в промышленности за счёт высокого КПД и устойчивости к работе в тяжелонагруженных режимах. Купить редукторы цилиндрические одноступенчатые — значит существенно повысить производительность оборудования при относительно небольших затратах.
Редукторы 1ЦУ-250 применяются для установки в составе упаковочного оборудования, машиностроительной продукции, сельхозтехники, агрегатов для нужд деревообработки, горнодобывающей и целлюлозной промышленности.
- Характерная нагрузка — однонаправленная с возможностью реверсивного управления, с постоянным или переменным значением;
- Эксплуатационный режим — безостановочный или с короткими периодическими остановами;
- Всестороннее вращение валов;
- Ограничение скорости вращения входного вала — до 1800 оборотов в минуту;
- Атмосферный тип — I или II по ГОСТ 15150-69, при соблюдении нормы запылённости воздуха в пределах 10 мг/м3;
- Разновидности климатических исполнений — У и Т (кат. размещения 1-3), УХЛ и О (кат. размещения 4) в соответствии с ГОСТ 15150-69.
Технические характеристики редуктора 1ЦУ-250
| Передаточные числа | 2; 2,5; 3,15; 4; 5; 6,3 | |
| Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 4000 |
| на тихоходном валу | 9000 | |
| Номинальный крутящий момент на тихоходном валу, Н.м | 5000 | |
| КПД | 0,98 | |
| Масса, кг | 250 | |
Примечание:
- Во время эксплуатации в реверсивном режиме, табличные значения крутящих моментов на выходном валу необходимо уменьшить на 30%;
- Допускаются краткосрочные перегрузки (до двукратных от номинала), которые возникают во время пусков и остановов двигателя, при условии, что число циклов нагружения в этот период не превысит 3х106 за весь период работы;
- Указанный номинал радиальной нагрузки для выходных валов вариантов сборки 13, 23 и 33, а также для входных валов вариантов сборки 30, 32 и 33 необходимо снизить в 2 раза;
- Редукторы в вариантах сборки 31, 32 и 33 производятся только по предварительному согласованию потребителя с производителем.
